수압시험 개요
상하수도 시설공사 중 송수관, 배수관, 압송관로 전 노선에 대한 관의 시공시 접합부의 수밀성확보(누수확인)를 위하여 수압시험을 실시하여 시공상태를 확인합니다.
수압시험 작업순서
수압시험 구간 양측을 마개플랜지 등으로 차수될 수 있도록 조치하고 한 측에 관내 물주입 설비, 가압설비 및 수압계를 설치한다.
시험관로에 물을 채우고 24시간 방치 하였다가 서서히 압력을 가하여 시험 수압까지 상승시킨다.
수압시험에 대한 시험압력은 관로중 가장 낮은 위치에 최대 정수두의 1.5배로 시행한다.
규정 수압으로 1시간동안 유지할 때 압력강하가 0.2㎏f/㎠이상 수압이 저하될 경우 보충수를 주입하여 다시 적용압력을 가한다.
규정 수압을 계속 유지하도록 물을 보충하였을 때 1시간동안 구경 10㎜당, 관연장 1㎞당 1ℓ이상 누수가 있어서는 안된다.
시험위치는 300m 간격으로 시행하여야 하며 제수밸브 사이에서 시험하는 것이 좋다.
관내에 적용압력을 가하여 1시간 간격으로 수압의 변화를 측정하여 기록한다.
④의 작업을 반복하여 1시간동안 0.2㎏f/㎠이상 수압이 저하되지 않는 경우 수압의 변화를 측정하여 Sheet에 기록한다.
유지시간 압력의 저하가 없을 경우 수압시험장비를 해체하고 관내의 물을 주변상황을 고려하여 적절히 배수한다.
수압시험 압송관 적용수압
수압시험방법으로 D700mm 이하의 압송관거는 적용 관종별 ks시험규격에 따른 규정수압의 압력유지시험으로 실시한다.
덕타일 주철관의 경우 ks 규정수압은 D300mm 이하는 6MPa, D350~600mm는 5MPa, D700~1,000mm는 4MPa으로 실시한다.

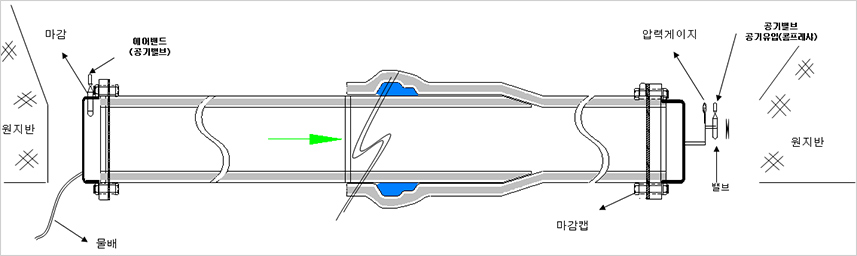

수압시험 검사방법 및 작업설치도

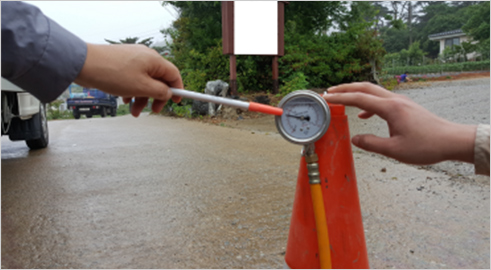

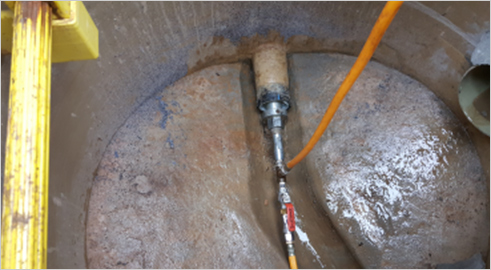

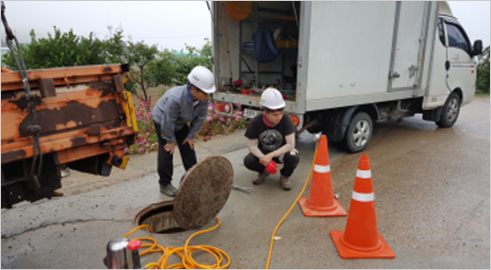

작업 사진
